建模过程

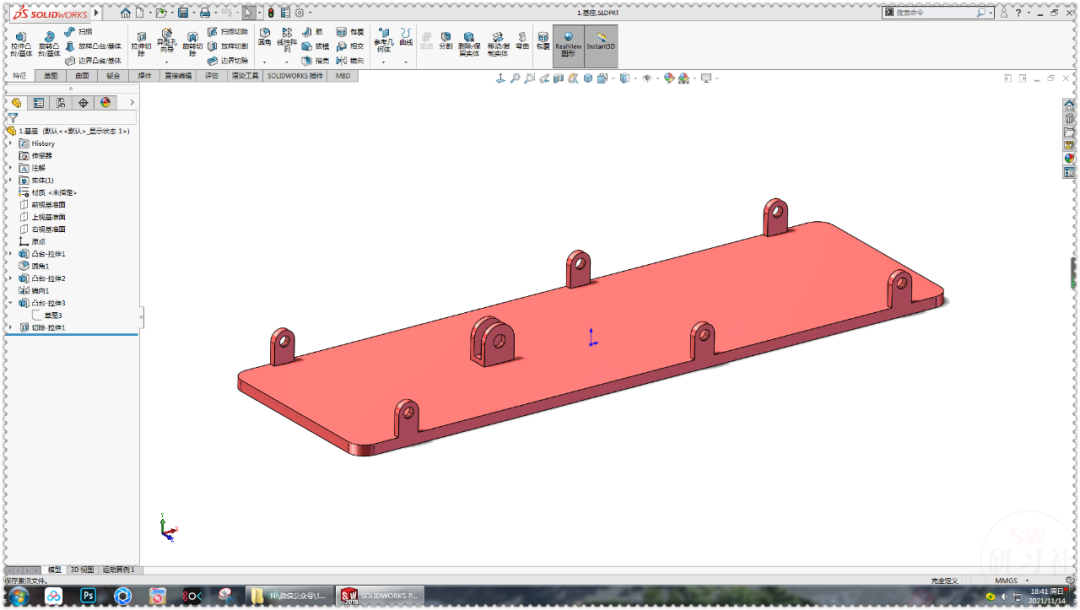

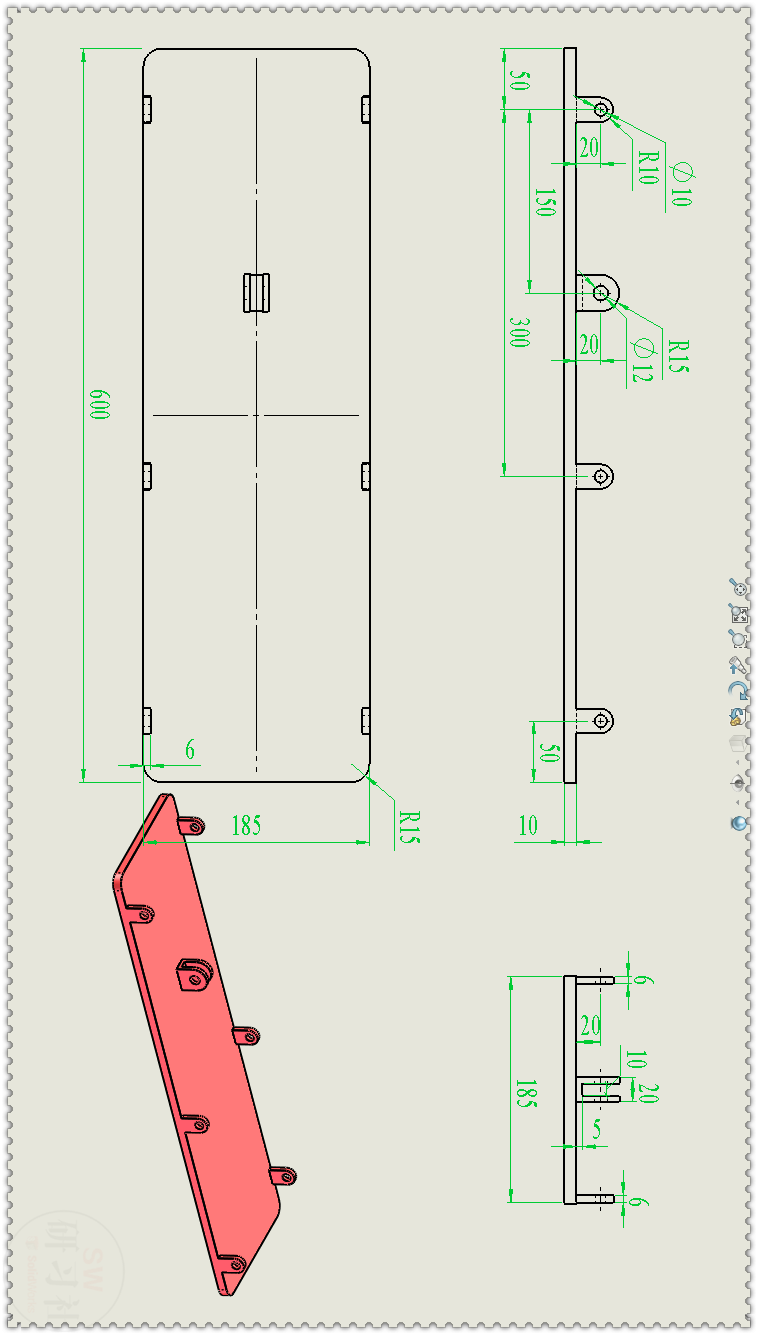

零件一：基座

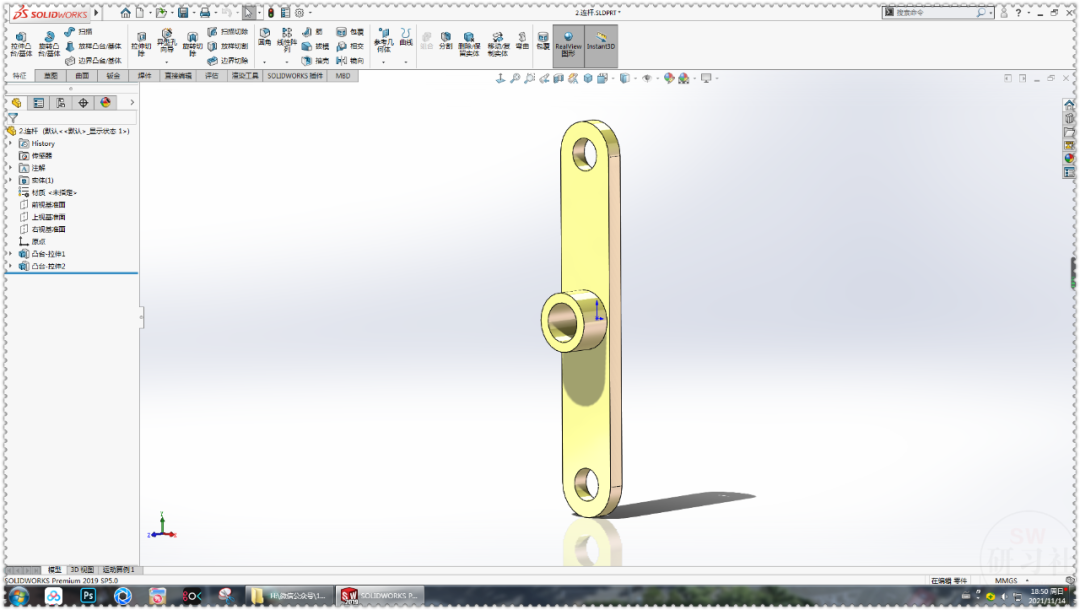

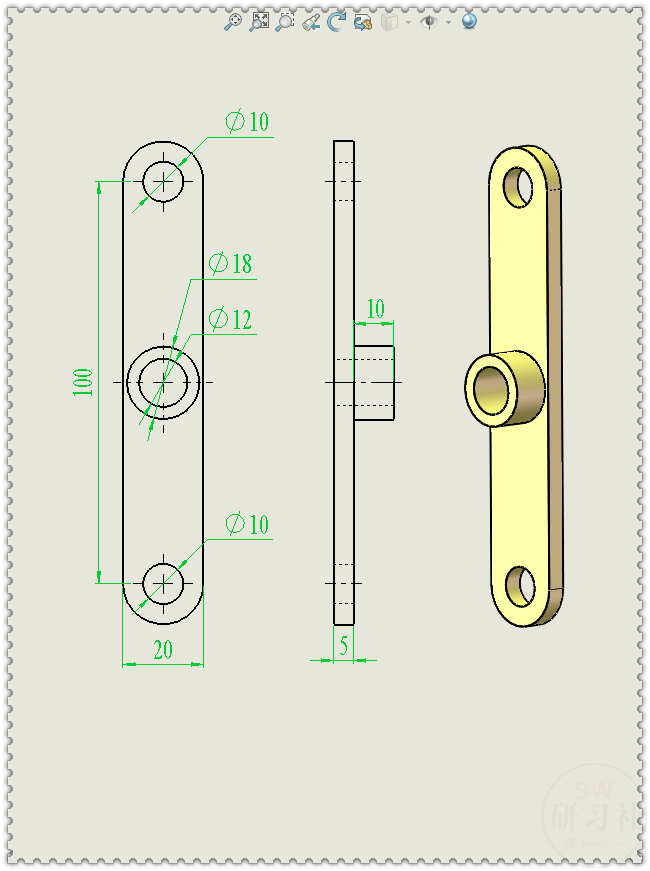

零件二：连杆

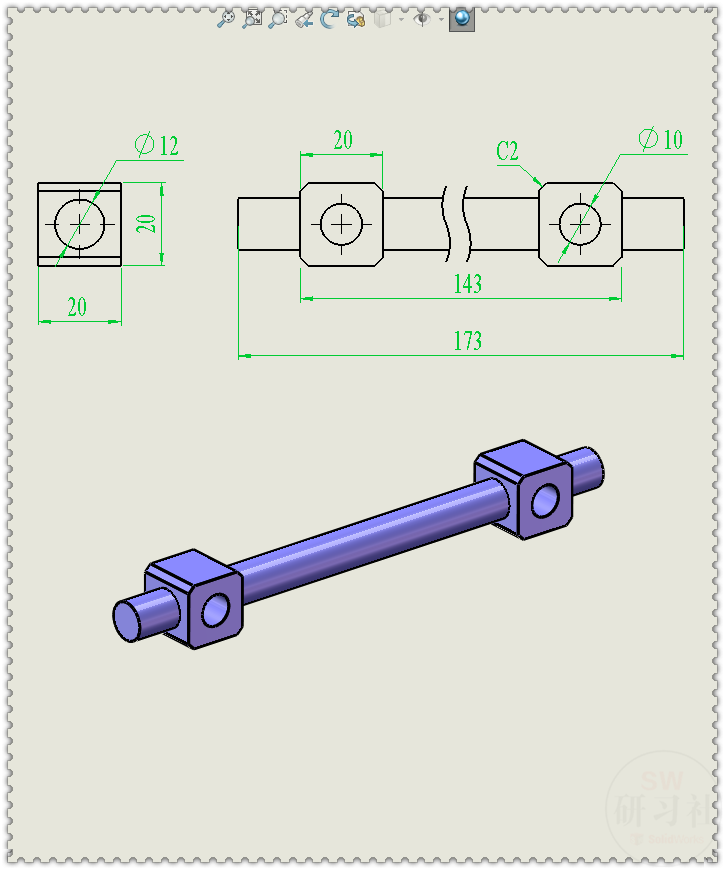

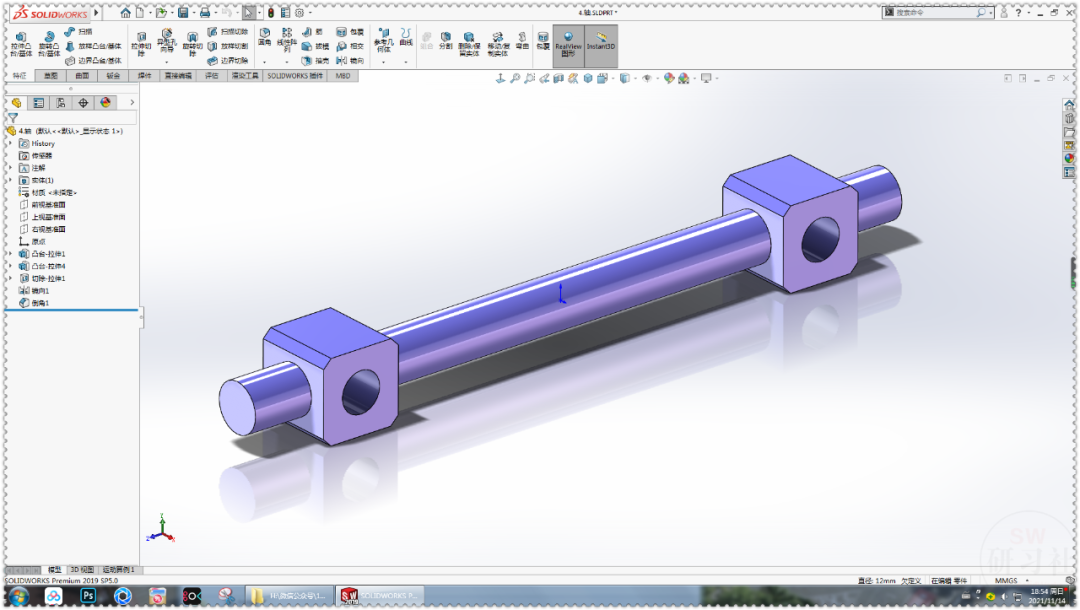

零件三：轴

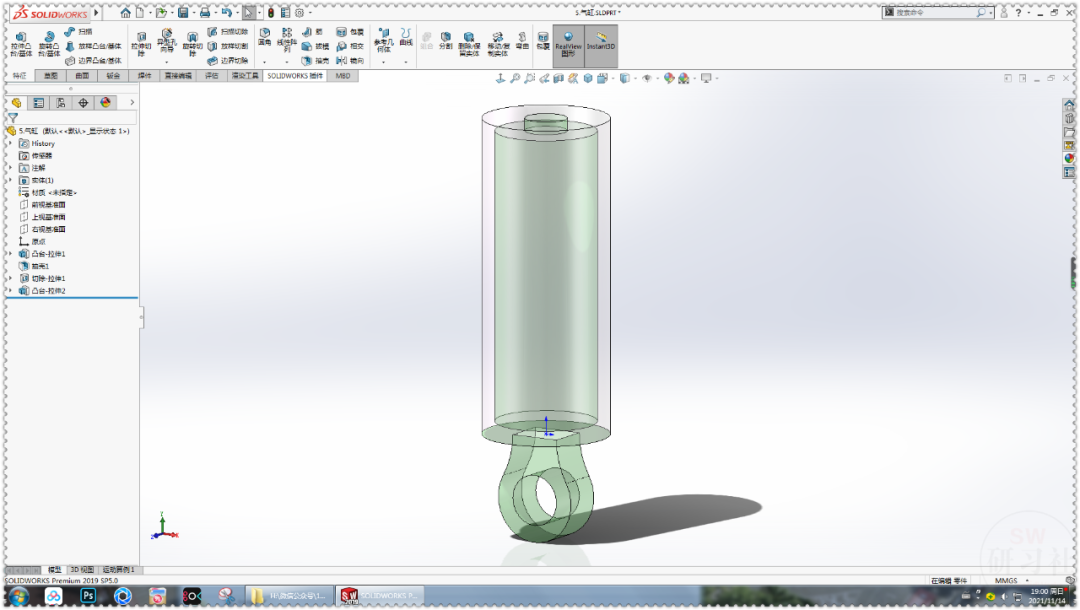

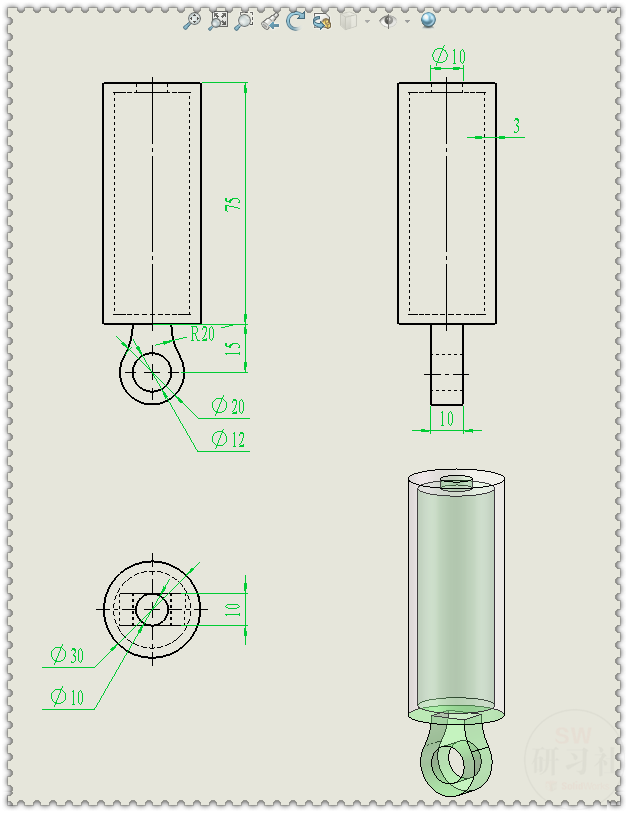

零件四：气缸

零件五：活塞

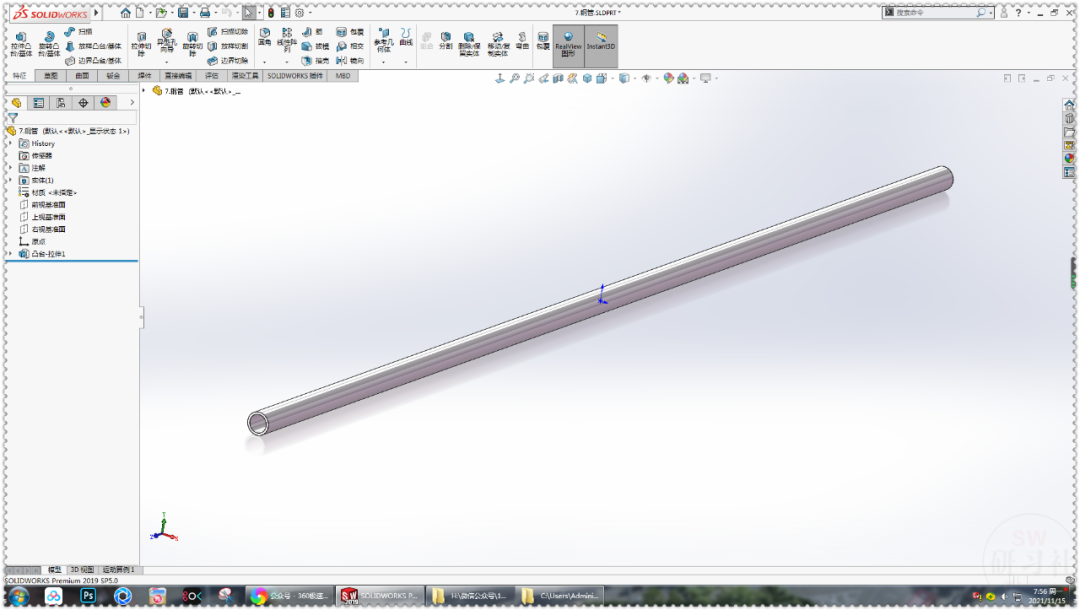

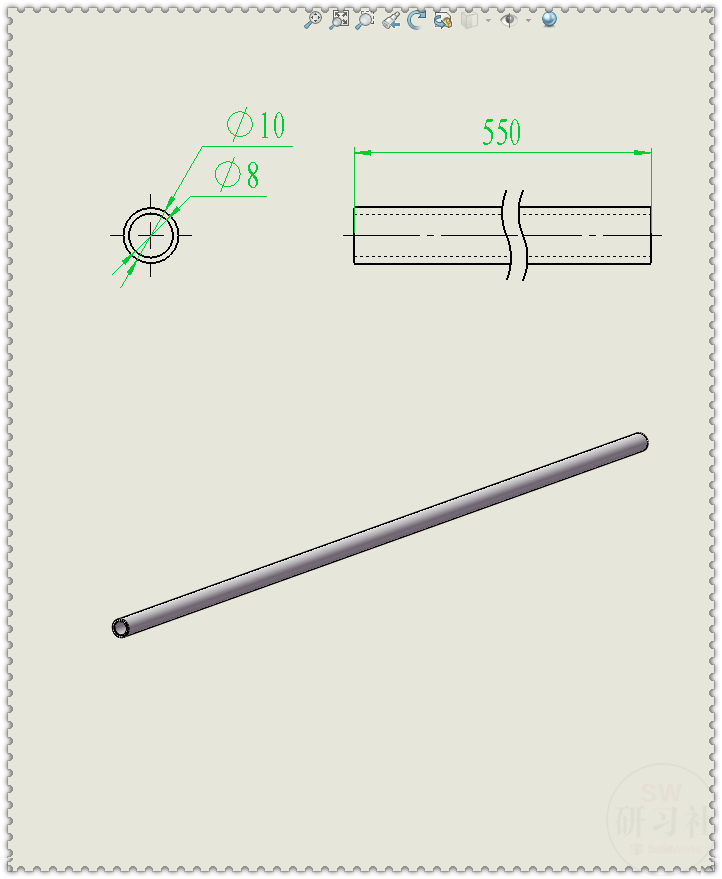

零件六：钢管

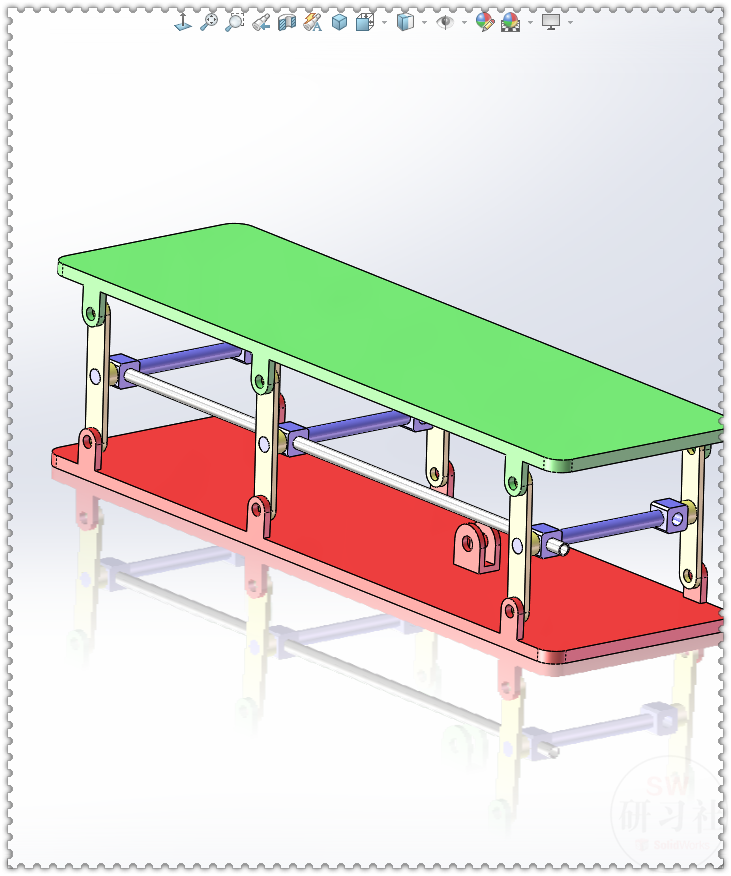

装配体

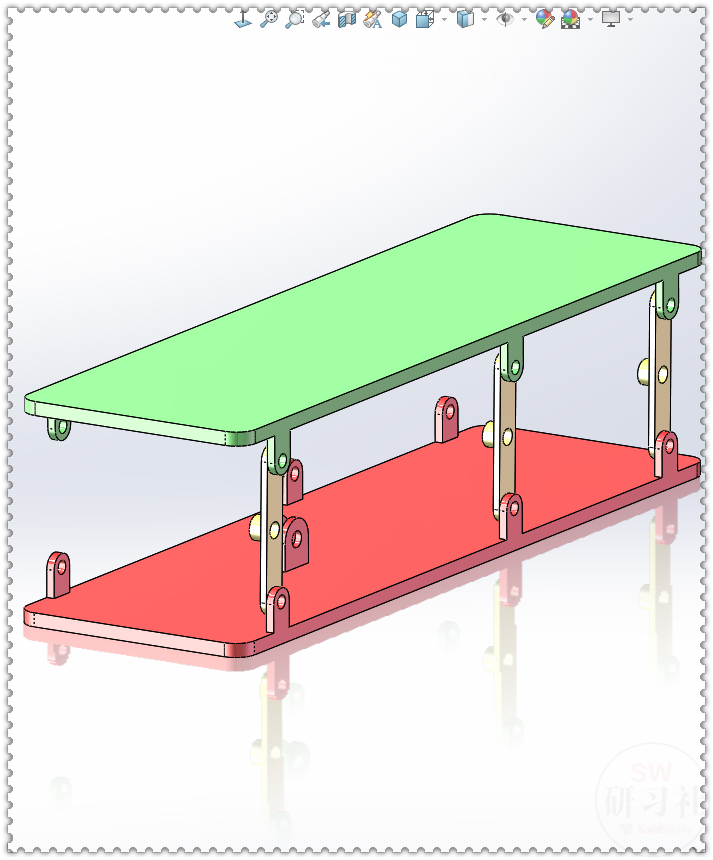

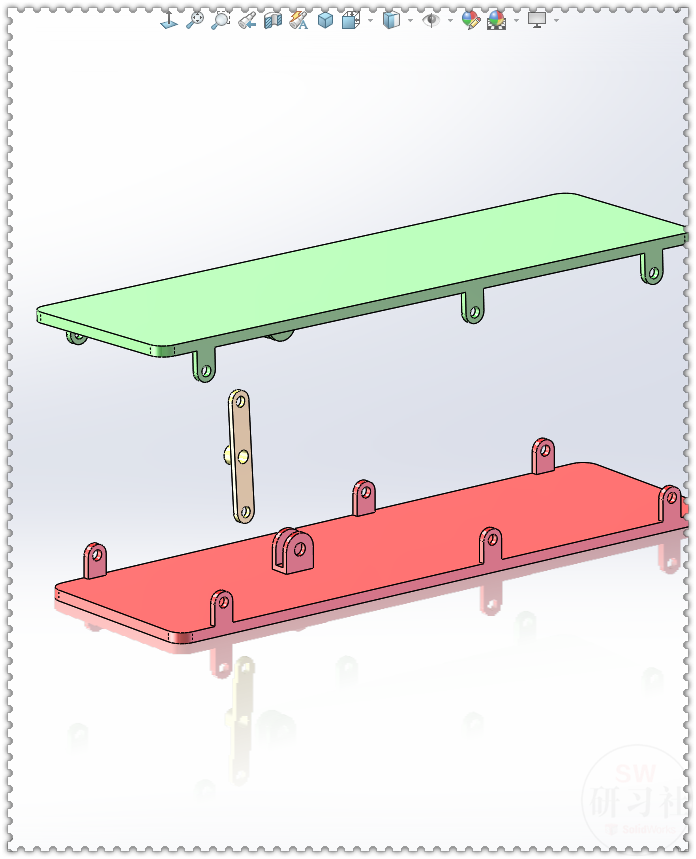

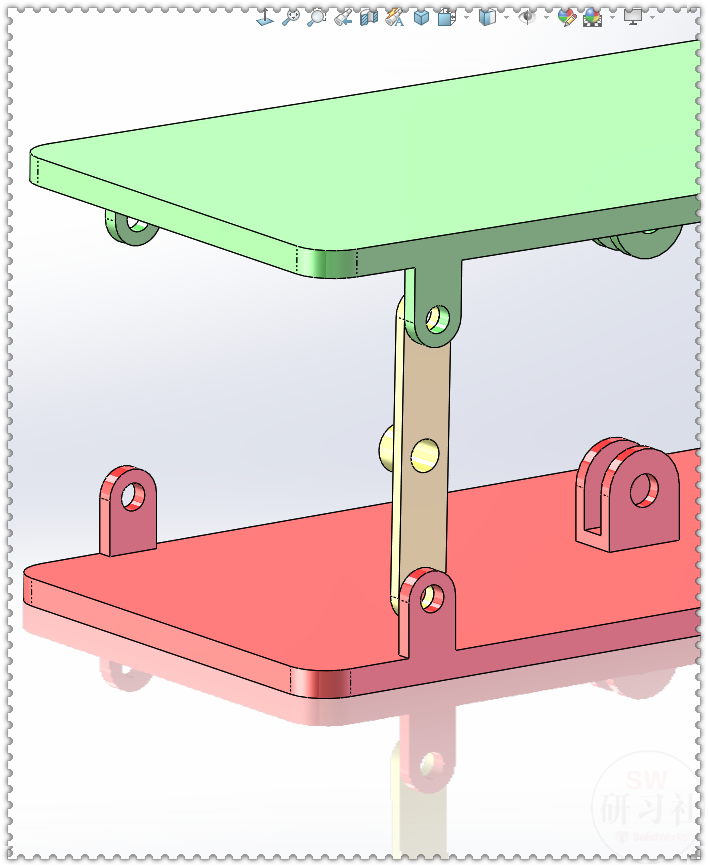

1.新建【装配体】下方基座是固定状态，给上方基座换个颜色。

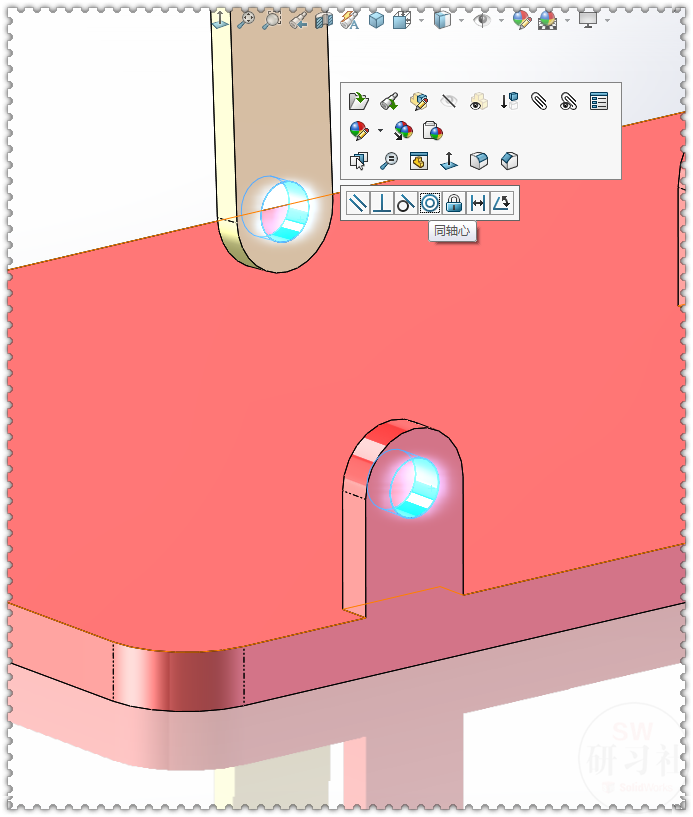

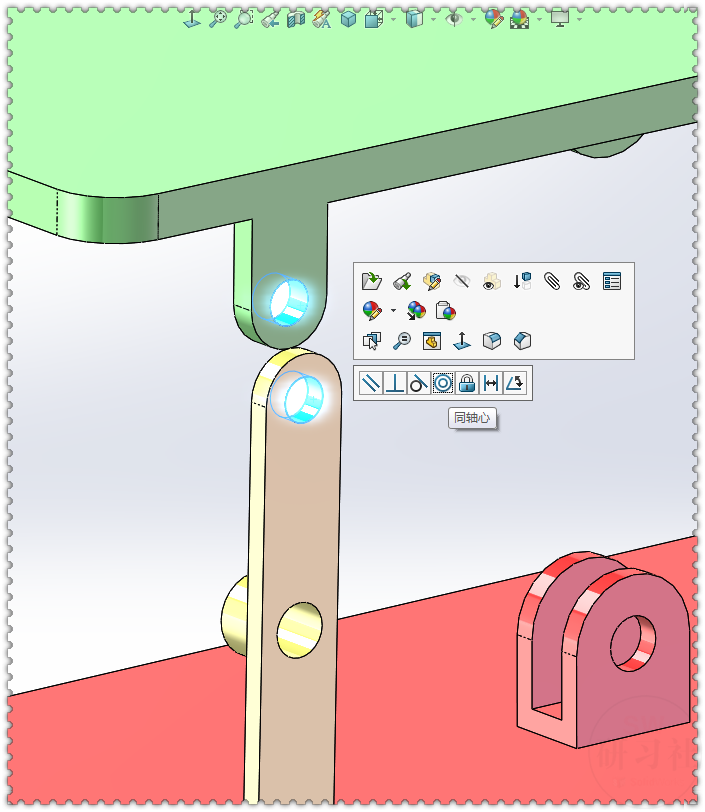

2.两个蓝色孔添加【同轴心配合】。

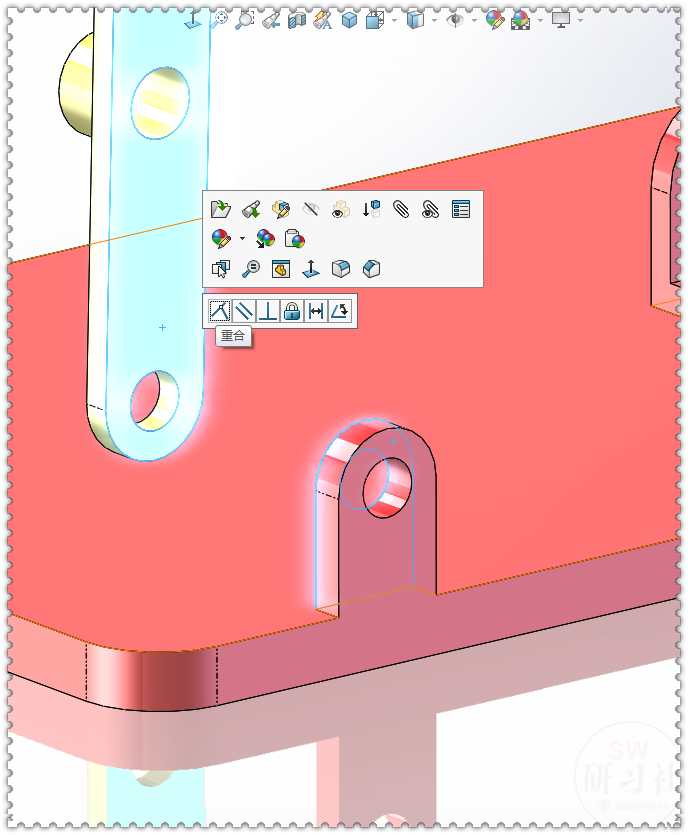

3.基座内侧面与连杆蓝色面添加【重合配合】。

4.还是给两个孔添加【同轴心配合】。

5.再给面添加一个【重合配合】。（这四个配合其实可以用两个圆边线重合配合，但后无法用：随配合复制）

6.在黄色连杆上右键【随配合复制】，复制两个连杆。

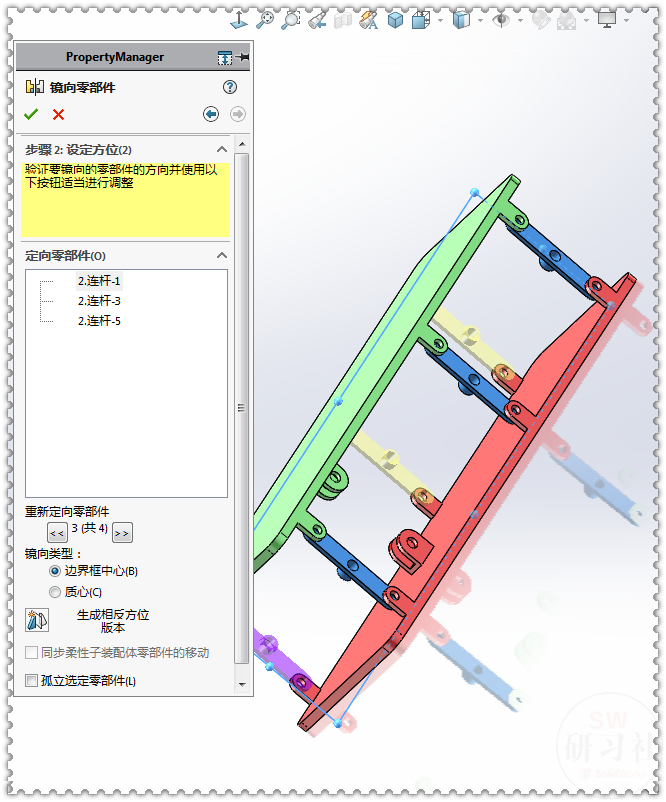

7.【镜像】三根连杆。

8.两个蓝色面添加【同轴心配合】。

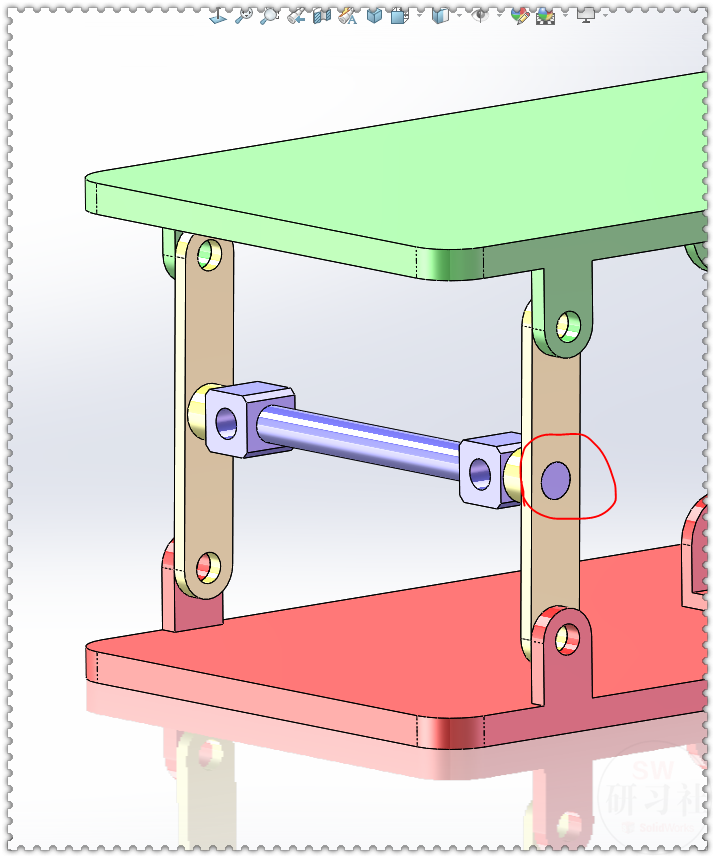

9.两个添加【重合配合】。

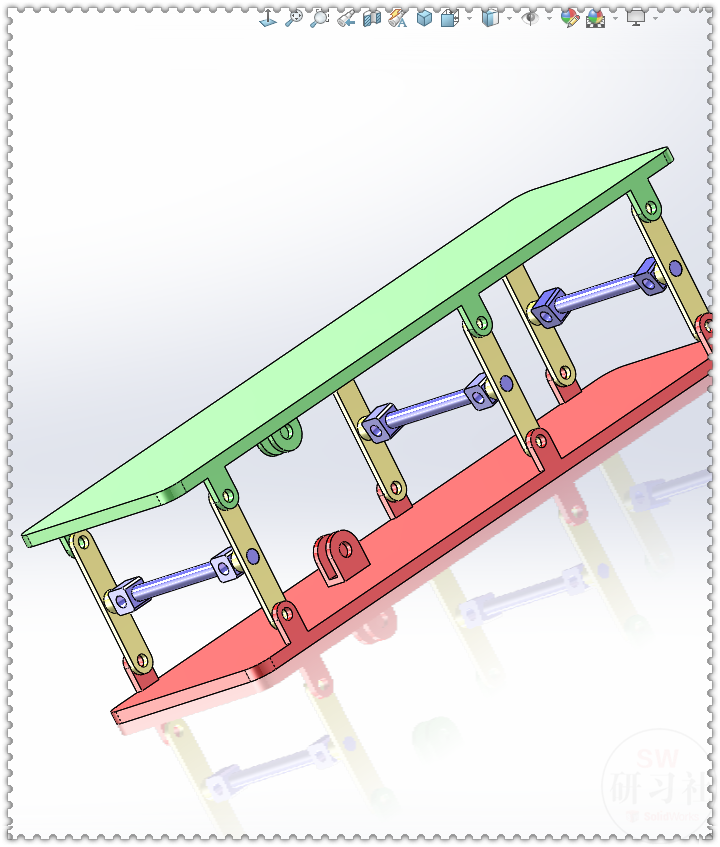

10.【随配合复制】两根轴。

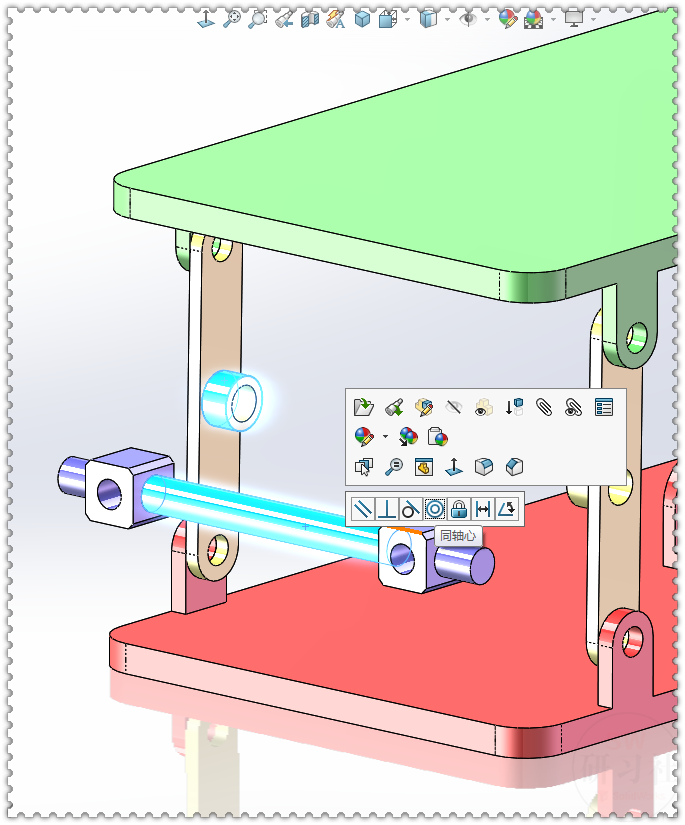

11.插入钢管，与三个孔添加【同轴心配合】。（可以用多重配合）

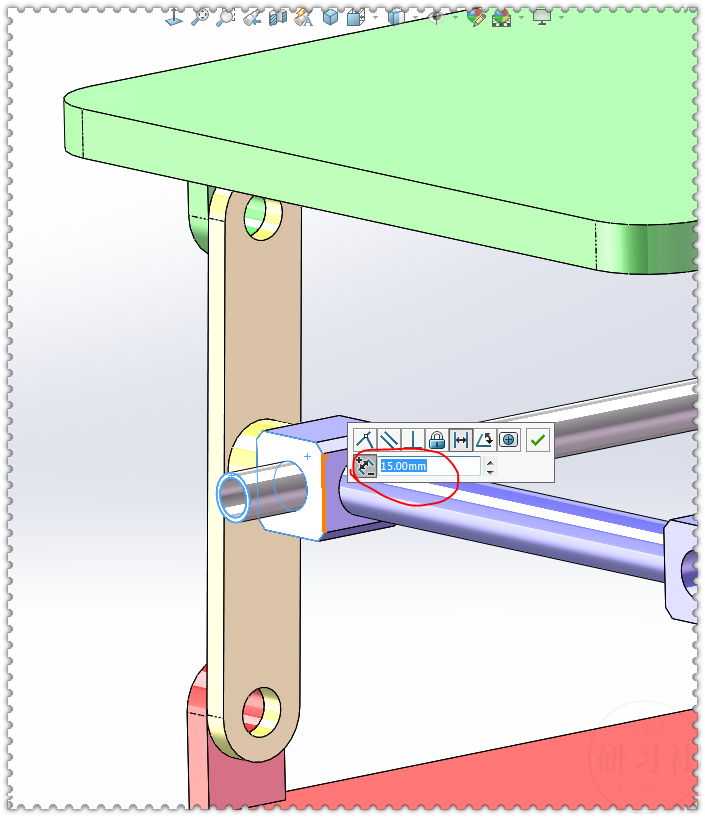

12.刚左侧端面与正方形面添加【距离配合】：15 。

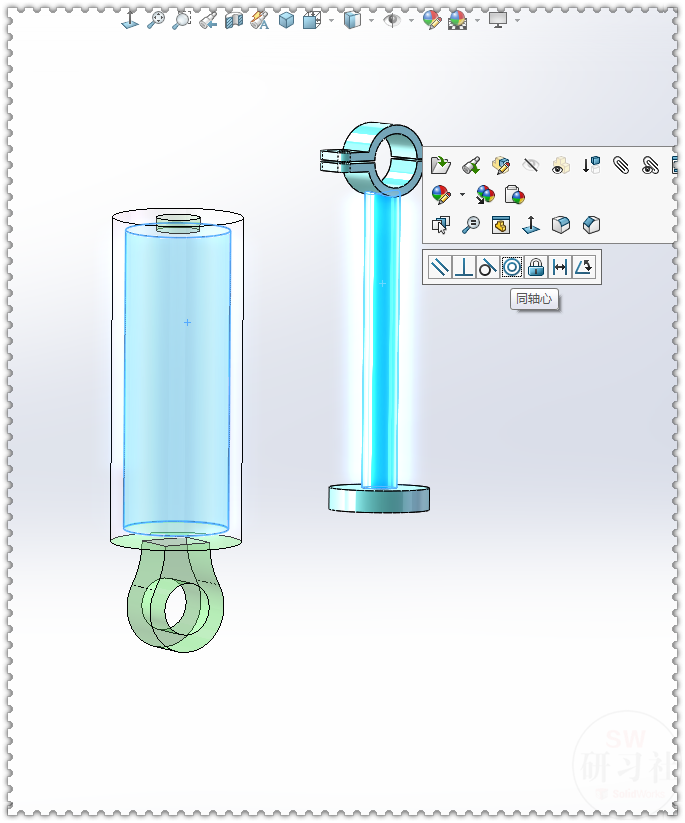

13.插入两个零件，添加【同心轴配合】。

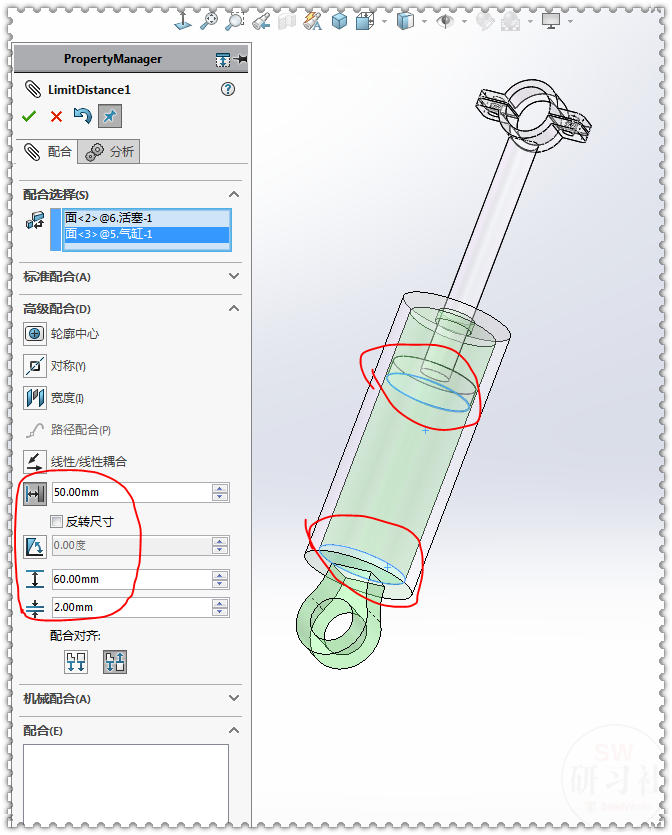

14.【高级距离配合】最大：60 ，最小：2 。

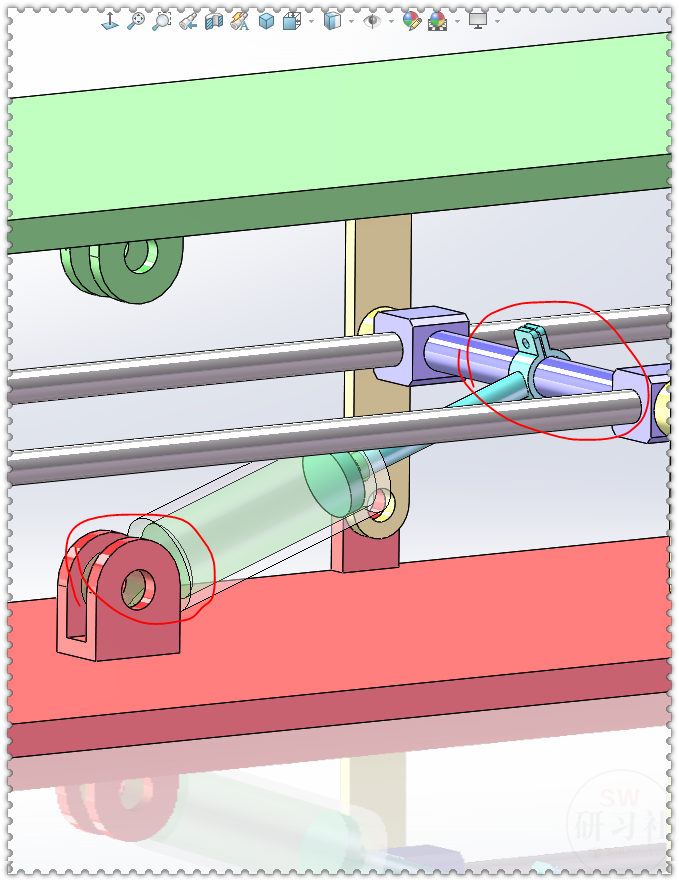

15.右侧添加【同心轴配合】、左侧添加【同轴心、重合配合】。

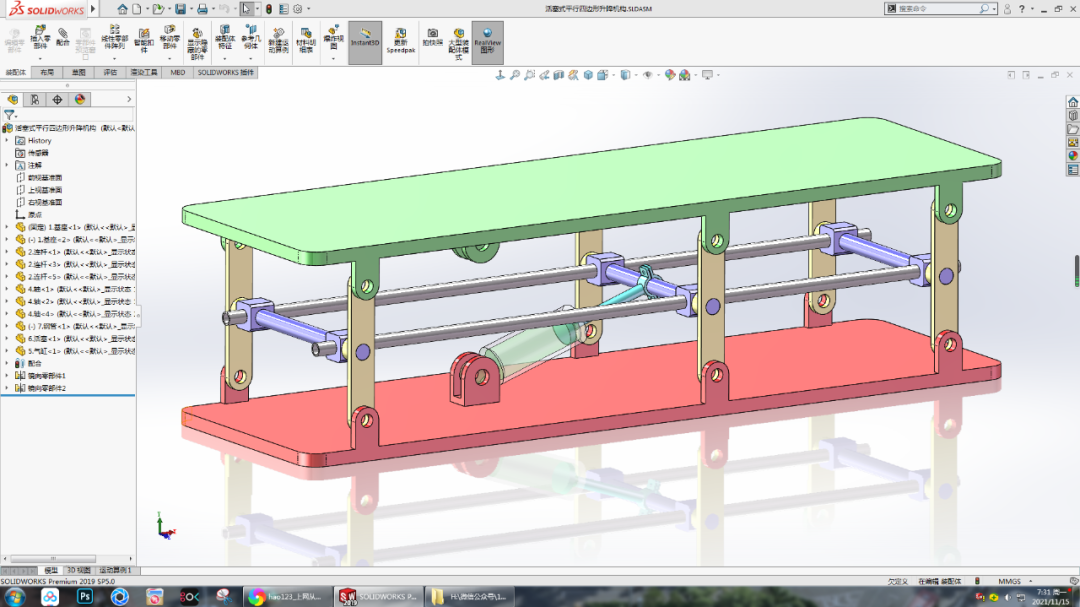

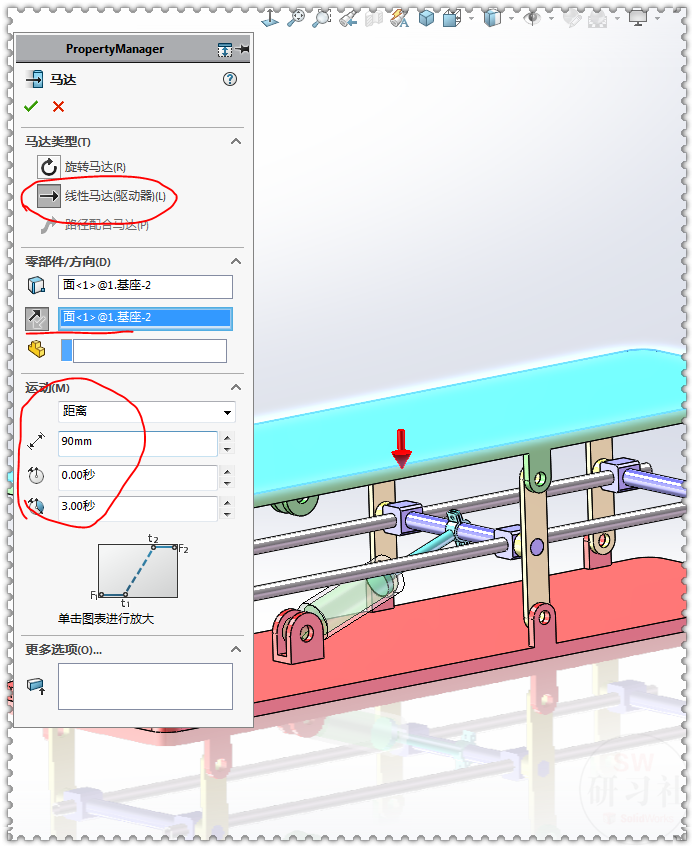

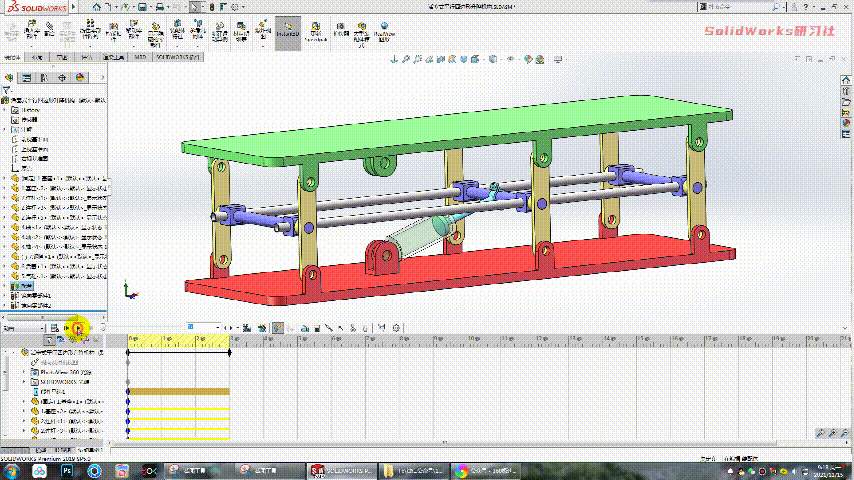

16.新建【运动数量】，添加【马达】——线性马达，方向向下，3秒运动距离：90 。

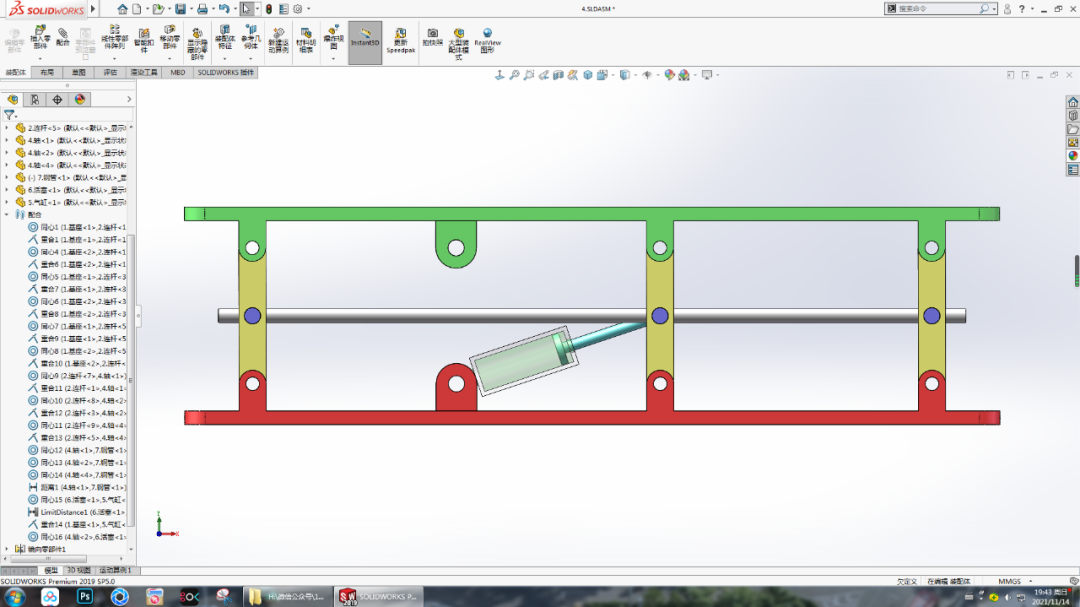

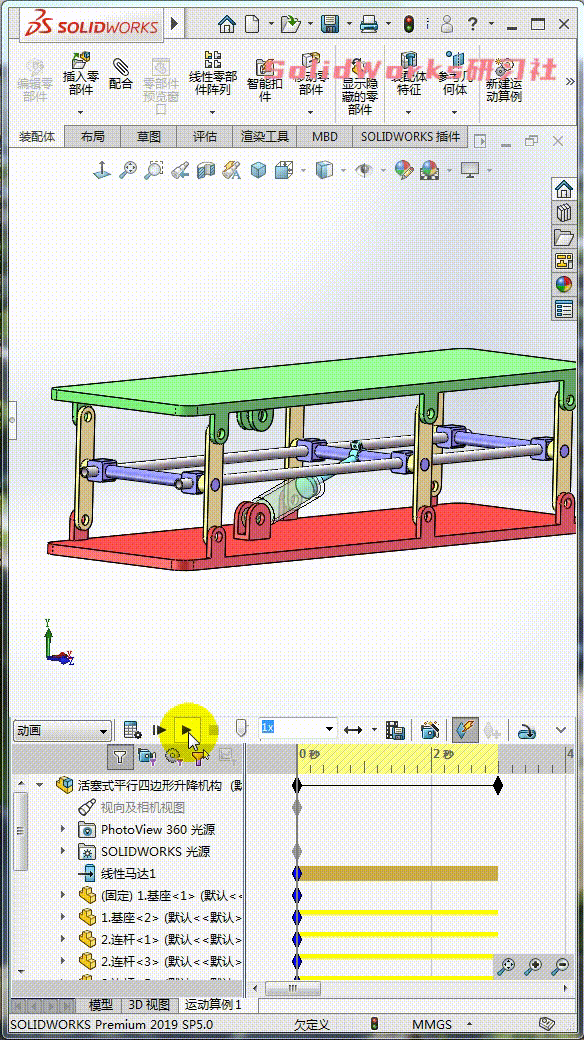

17.播放：

18.完成。
